并網柜

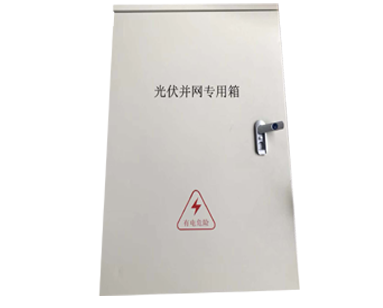

光伏并網柜（交流低壓）分布式光伏并網柜主要適用于光伏電站的小電源并網供電系統。主要由防孤島保護裝置、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體附件等組成。
光伏電力設備包含：光伏并網柜、光伏箱變、預制艙、儲能艙、充氣柜、環網箱和35kV高壓柜等產品。光伏并網柜光伏并網計量柜安裝于企業低壓配電室內，選用GGD型低壓開關柜，電器元件品牌指定施耐德、ABB、西門子等或同水平品牌。光伏并網計量柜并網點需接入對應企業投運變壓器的低壓次總柜采樣CT（無功補償采樣電流互感器）上端，確保企業無功補償柜正常工作和功率因數達標。其中，主斷路器配置框架斷路器，柜前開窗口可視框架斷路器運行參數，具備欠壓脫扣、檢有壓合閘，并具備自動、手動重合閘可選功能；另防孤島裝置、電能質量在線監測裝置等其他配置按滿足項目所在地供電公司等主管部門要求為準；另柜前面板需配置一臺電子式多功能表（具備顯示電壓、電流、功率、無功、功率因數、累計電量等信息），同時各支路配置狀態指示燈、電流表顯示各支路工作狀態，同時柜內配置AC220V一路五孔插座檢修電源。（儀器儀表采用國內外一線品牌）并網計量柜、并網斷路器、閘刀等設備均應有規范的命名標識，并網計量柜應具備鉛封功能，并開可視窗。并網開關柜應通過國家CCC認證；與主變低壓母線相連接的并網計量柜屏前、屏后均需有“光伏雙電源”、“當心觸電”警示標志，設備選型參考電網出具的接入方案，符合電網接入的要求。應設置明顯開斷點，各并網點應安裝易操作、具有明顯開斷指示、具備開斷故障電流能力的斷路器。并網斷路器選用萬能式斷路器，根據短路電流水平選擇設備開斷能力，并需留有一定裕度20%，應具備電源端與負荷端反接能力。 光伏并網柜（交流低壓）分布式光伏并網柜概述：光伏并網柜主要用于交流400V低壓系統的分布式光伏發電項目，低壓光伏并網柜主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體等組成。柜型及柜體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。
光伏并網柜（低壓）分布式光伏并網柜的作用：當光伏發電系統出線電壓、頻率、過負荷等異常情況，對本站設備造成威脅或?qū)﹄娋W(wǎng)側產生沖擊和影響時，光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令，迅速切除故障電路。當故障排除電網電壓回復正常，防孤島保護裝置監測正常會自動合上并網斷路器。 當電網側出線電壓、頻率、過負荷等異常情況，對本站設備造成沖擊和影響時，光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令，從而迅速斷開并網開關，防止孤島效應。
當光伏發電系統本側出現故障，而電網側正常，這事需要相關工作人員檢修，這事光伏并網設備能有效防止電網側向光伏側反送電，從而保證了光伏側檢修人員的生命安全。
光伏并網柜分布式光伏并網柜的功能
保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
自動并網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回復正常可以自動并網合閘。同時具備智能通訊功能，可以和后臺系統通訊組網，遠程操作斷路器分合閘，遠程查看并網柜各種電參量及開關位置信息。
電度計量
壓光伏并網柜可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當?shù)毓╇娋痔峁梢院芎玫挠涗洶l(fā)電量情況。
